Elschema för Ellok i digitalt utförande

Komponenter

• Miniatyrglödlampor 1,5V, 1,2 mm diam, 15mA. MJ Hobbyexperten nr JE 18001 eller i 10 pack 18-001-10

• Röda lysdioder. 1,95 mm diam. Lågintensiva. Tex Kingsbright L-13HD. Kan köpas på www.ebay.com

• R1, om endast en lampa (tex toppstrålkastaren) motstånd 1/4 watt, 820 ohm

• R1, om två lampor, motstånd 1/2 watt 390 ohm

• R1, om tre lampor, motstånd 1/2 watt, 270 ohm

• R2, motstånd 1/4 watt, 2,2 k till 3,3 k. Värdet är inte kritiskt.

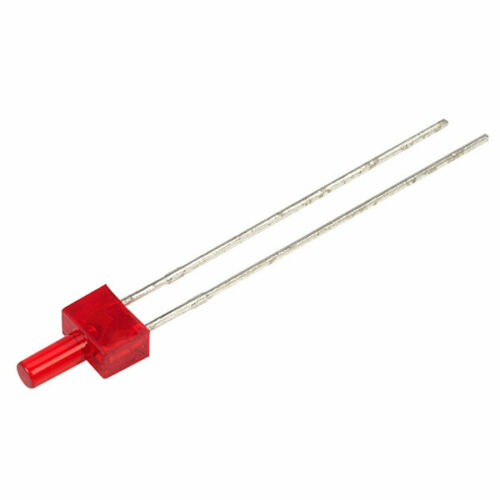

  Kingsbright L-13HD



Anmärkningar:

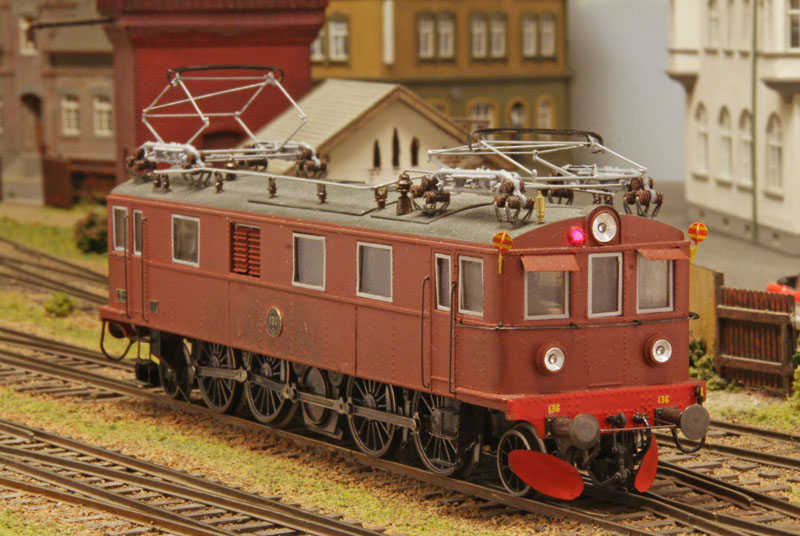

• De röd lysdioder som angetts är lågintensiva. De har en stavformad främre del som har 2 mms diameter och är 4,5 mm lång. Den kan lättat filas ner till 1,5mms diameter. Idealisk för att montera i en lokfront. Köp inte högintensiva lysdioder. De ger för kraftigt sken.

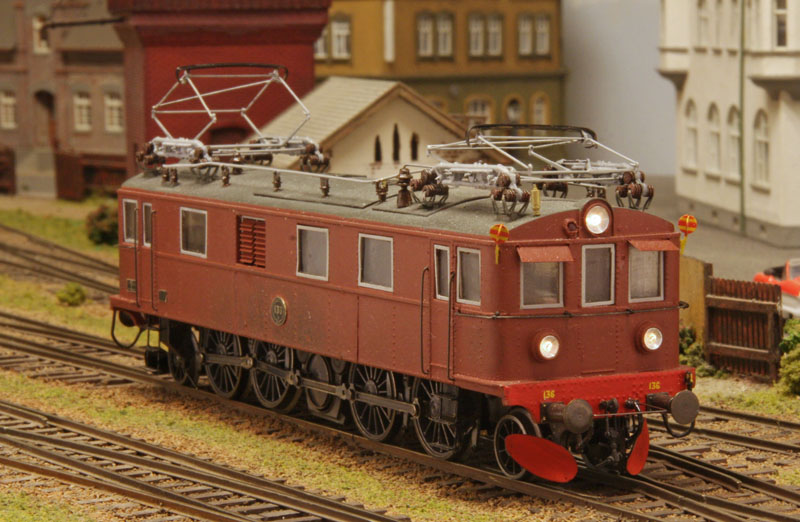

• De små miniatyrglödlamporna monteras i strålkastare som svarvas från en aluminiumstav eller köpes färdiga från Lokstallet. www.lokstallet1.se . Se under rubriken D-lokskorgar. De finns där i en sats men de går att beställa även separat.

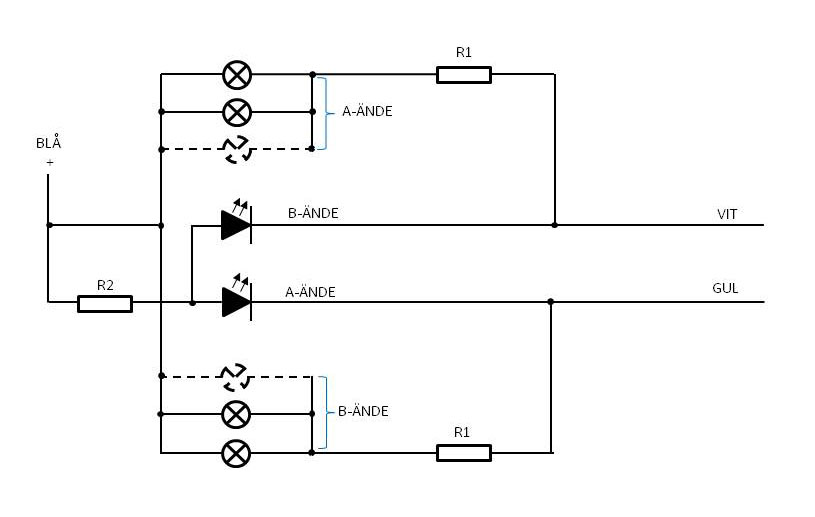

• På schemat är markerat färgerna gul resp vit. det är de vanligaste sättet att ansluta lamporna för att de skall tändas automatiskt vid gång fram eller back. De kan naturligtvis även anslutas via någon annan funktionsutgång för att manövreras manuellt med en funktionstangent.
• I ovanstående schema är lamporna parallellkopplade eftersom det är lättast att få samma ljusstyrka från lamporna på detta sätt. Man kan koppla dem i serie också men då måste lamporna provkopplas så att man kan välja ut tre lampor som ger lika ljusstyrka. Med tre lampor i serie blir R1 = 680 ohm. Med två lampor i serie blir R1 = 820 ohm. Fördelen med seriekoppling är att man kan gå ner till 1/4 watts motstånd och får mindre värmeutveckling.

Alternativa lampor:

MJ Hobbyexperten har en minilampa med större effekt och kraftigare sken. Den heter 800-7416. Det står att den ha 1,4 mm på MJ-hobbys hemsida men de jag mätt är mellan 1,3 och 1,35 mm. Den drar 50 mA och bör seriekopplas för att inte överskrida dekodrarnas belastbarhet.

Med tre lampor i serie blir R1 = 180 ohm, 1/2 watt. Alternativt två seriekopplade 1/2 watts på 100 ohm och 82 ohm.

Med två lampor i serie blir R1 = 220 ohm, 1/2 watt.

Med en lampa skall R1 vara 270 ohm, 1 W. Alternativt två seriekopplade 1/2 watts på 150 ohm och 120 ohm.

Dessa lampor dra så mycket ström att de inte bör parallellkopplas. Då kan dekodern överbelastas.
