2012-03-20/Bengt Nylén uppdaterat 2013-02-17
OBS! Vindavvisare säljas nu av Entec. Se längst ner på sidan.
Bygg vindavvisare till bla D-lok
Så vitt jag vet finns det inte vindavvisare att köpa från någon tillverkare. Här ett lite tips på hur du kan bygga dessa själv.
Material:
0,3 mms mässingstråd
0,2 mms plast. Jag klippte till en bit från en den typ av namnskylt som man brukar få vid konferenser.
Klipp till en bit mässingstråd så den blir 6 mm. Lägg den på en byggbräda av trä som är plan. Lägg en tråd intill. Lägg vikter över trådarna så de ligger stilla. Sätt en lite droppe flussvätska där lödningen skall ske. Löd samman. Lika på andra benet. Låt båda benen vara längre än vad som behövs så blir de lättare att hantera. Putsa sedan försiktigt bort överflödigt tenn med en lite fil och gör rent mässingen. Måla med SJ-brunt i två lager. Klipp sen till så att det blir ett utstick på 1,5 mm på båda hållen.
OBS! Jag har inte kolla mot en originalritning att dessa mått är exakt rätt utan bara ta ungefär vad det ser ut som när jag kollat på foto.
Borra 0,4 mms hål i korgen och montera dit ramen med lite snabblim. Om du skadat målningen vid montaget så bättra denna innan montaget av plastglaset.
Klipp till en plastbit som är 6x1,3mm. Använd tex overheadfilm. Längden måste avpassas mycket noga så att den sitter tätt i ramen. Eventuellt behöver kanterna korrigeras med ett fint sandpapper. Limma med Cristal Clear eller Glue n Glaze. Monterar sedan plastskivan. Obs! Det funkar inte med snabblim i detta moment eftersom snabblimmet allt för lätt flyter ut över delar av plastbiten och förstör glansen. När du sätter dit plastbiten så måste du hålla den med en flaktång utan räfflor eller en pincett. Annars blir det genast märken i plasten så fönstret blir förstört.

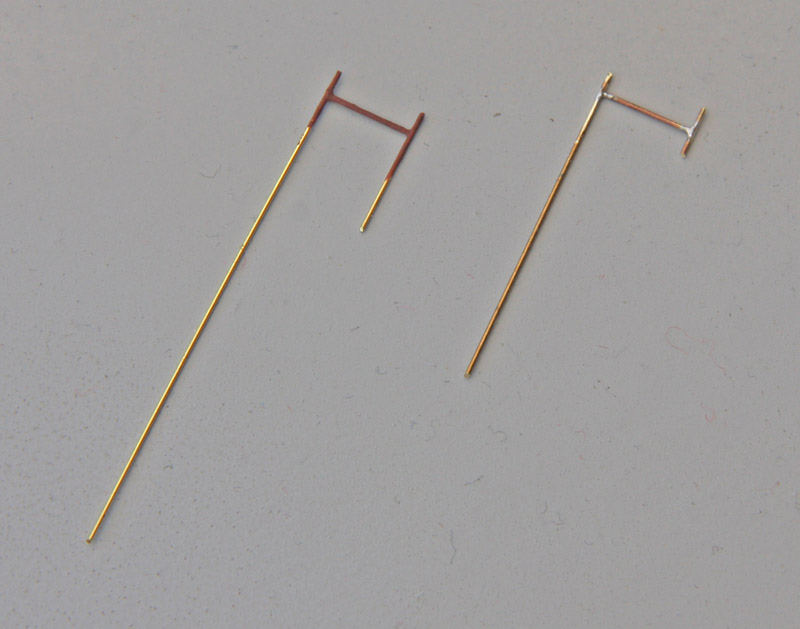

Högra är färdiglödd. Den bör putsas till innan målningen. Om benen görs lite större vid sammanlödningen så blir detaljen lättare att hantera vid efterföljande putsning med en liten fil samt målning. Vänstra är målad och klar för att klippas till rätt mått. |

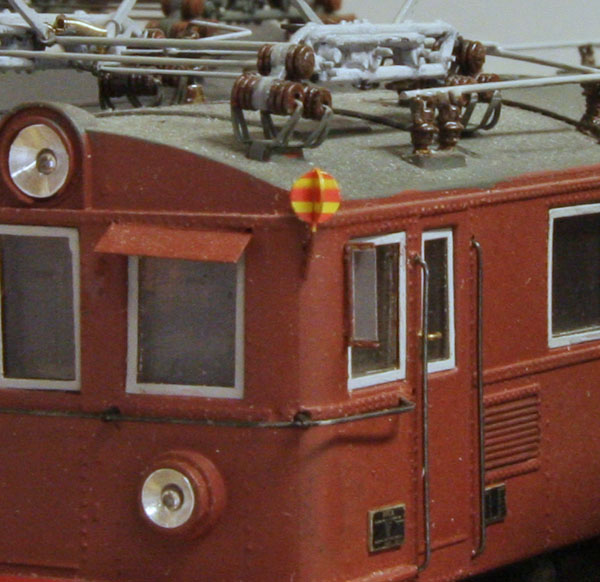

Här ovan monterat på ett D-lok. |

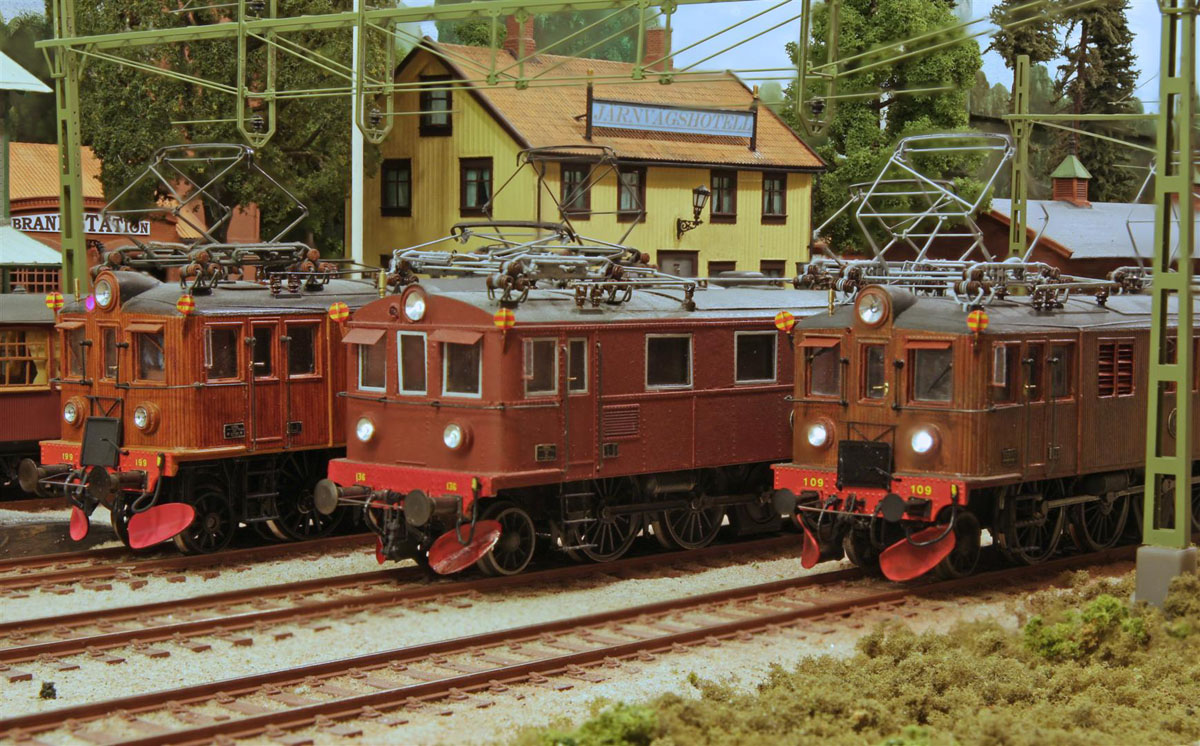

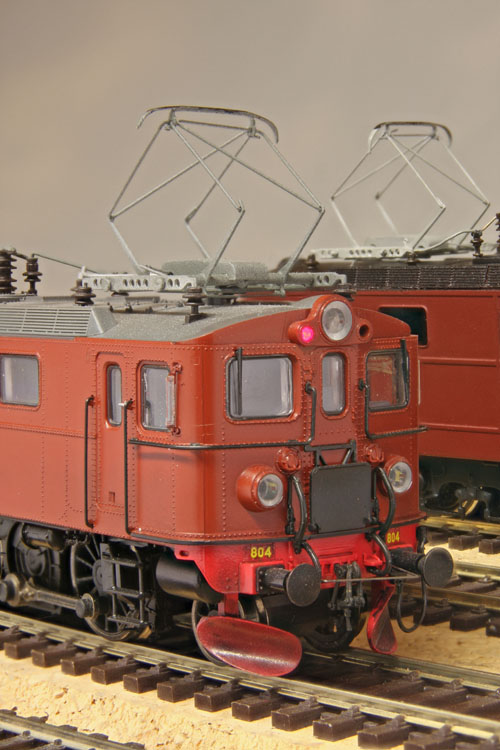

Nedan en komplettering 2013-02-17 nu med Entecs fina vindavvisare. Dessa sitter nu i alla hörnen på ett Da 804 nedan vilket de gjorde vid leveransen.
